電動調節閥圖片-上海工恒閥門更新日期：2019-08-29

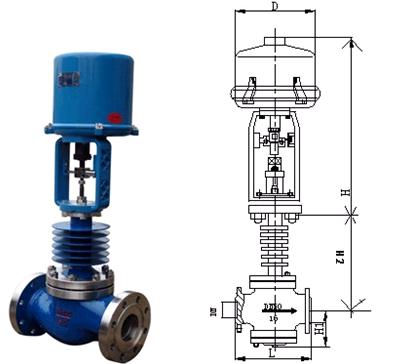

電動調節閥圖片
電動調節閥接線圖
電動調節閥原理圖詳解
輸入控制信號：DC4-20MA或者DC1-5V。
反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下）
通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。
新型電動調節閥執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位
等工藝參數的連續調節。
電動調節閥結構圖詳解
材 料：灰鑄鐵、鑄鋼、不銹鋼、不銹鋼、黃銅
本文地址：http://www.130087.com/news/389.html
電動調節閥是工業自動化過程控制中的重要執行單元儀表。電動調節閥節能（只在工作時才消耗電能），環保（無碳排放），電動調節閥按其所配執行機構使用的
動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。
動力，按其功能和特性分為線性特性，等百分比特性及拋物線特性三種。

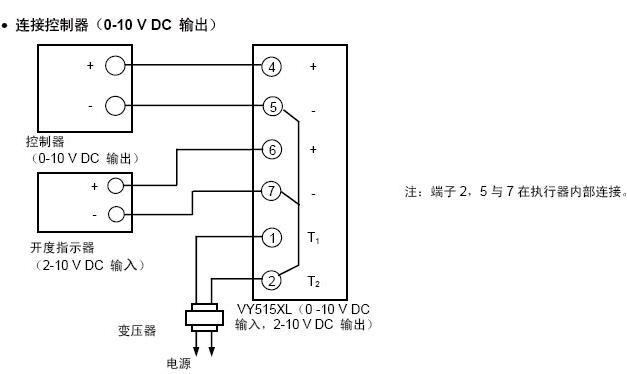

電動調節閥接線圖
電動調節閥的動力電源分兩種。一種是三相AC380V。一種是AC220V單相電。 以單相電為例： 接動力電源線AC220V兩根。與電動調節閥的電源端相接。 弱電控制線四根。分別為輸入兩根、輸出兩根。（信號常用的有4-20mA，也有0-10V等弱電控制信號） 其中調節閥的輸入端按照正負極接系統的控制端。 調節閥的輸出端按照正負極接系統的反饋端。

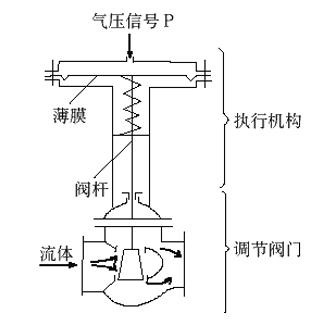

電動調節閥原理圖詳解
工作電源：DC24V,AC220V,AC380V等電壓等級。
輸入控制信號：DC4-20MA或者DC1-5V。
反饋控制信號：DC4-20MA（負載電阻礙500歐姆以下）
通過接收工業自動化控制系統的信號（如：4~20mA）來驅動閥門改變閥芯和閥座之間的截面積大小控制管道介質的流量、溫度、壓力等工藝參數。實現自動化調節功能。
新型電動調節閥執行器內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位
等工藝參數的連續調節。

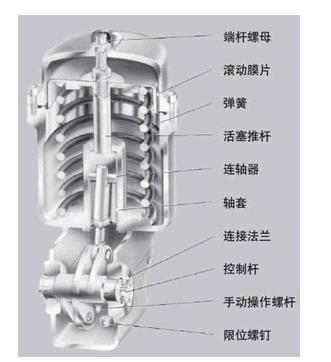

電動調節閥結構圖詳解
零件材料：閥體、閥蓋、填料壓蓋、閥桿、閥瓣、密封圈、指示標、閥桿螺母、螺帽套
材 料：灰鑄鐵、鑄鋼、不銹鋼、不銹鋼、黃銅
本文地址：http://www.130087.com/news/389.html
