產品說明:

J41F-16型手動鋼制法蘭截止閥驅動方式為手動,連接方式為法蘭連接,閥門為直通式,閥座密封面材料為氟塑料、公稱壓力PN16，閥體材料為碳素鋼（J41F-16C）、 0Cr17Ni12Mo2 系不銹鋼（J41F-16R/J41F-16R3）的截止閥。

截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 　

產品性能參數:

J41F-16型手動鋼制法蘭截止閥性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
J41F-16C	16	1.6	≤425	水、蒸汽、油品
J41F-16R			≤150
J41F-16R3

產品零部件材料:

J41F-16型手動鋼制法蘭截止閥零部件材料

型號	材料
	閥體、閥蓋	閥桿	密封面	填料
J41F-16C	碳素鋼	鉻不銹鋼	鐵基合金	鐵基合金
J41F-16R
J41F-16R3

產品外形結構尺寸:

J41F-16型手動鋼制法蘭截止閥外形結構尺寸 (mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	130	90	60	40	14	4×φ14	198	120	5
15	130	95	65	45	14	4×φ14	200	120	5.5
20	150	105	75	55	14	4×φ14	243	140	7.3
25	160	115	85	65	14	4×φ14	253	160	8
32	180	135	100	78	15	4×φ18	280	160	12
40	200	145	110	85	16	4×φ18	312	200	16
50	230	160	125	100	16	4×φ18	321	200	16
65	290	180	145	120	18	4×φ18	325	240	22
80	310	195	160	135	20	4×φ18	355	240	31
100	350	215	180	155	20	4×φ18	415	280	45
125	400	245	210	185	22	4×φ18	460	320	80
150	480	280	240	210	24	8×φ23	510	360	97
200	600	335	295	265	26	12×φ23	590	360	169

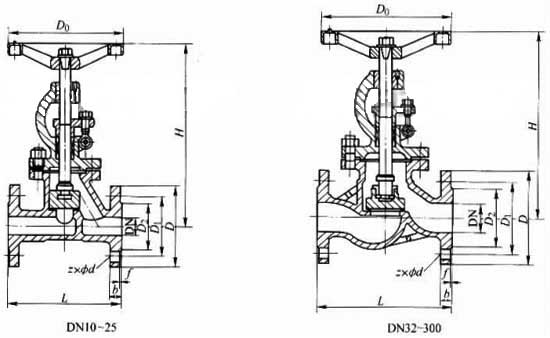

產品外形結構尺寸圖:

截止閥的安裝與維護注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；
